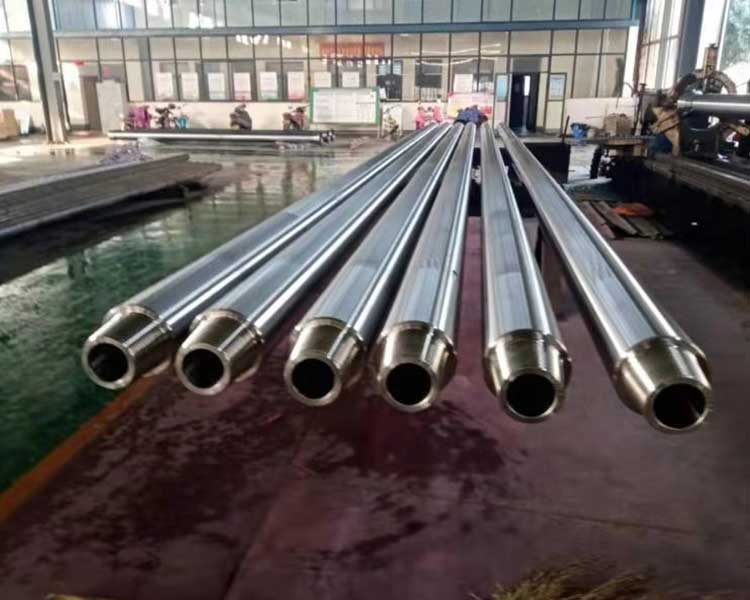

1、无磁承压钻杆是一种用于石油和天然气钻井的特殊钻杆，它被设计成无磁性或低磁性的，以减少对地球磁场的干扰，使其在磁测定位工作和其他需要精确测量的应用中更加准确，无磁承压钻杆在耐磨性方面通常要求具备良好的性能，尤其是在钻井作业中，由于接触到岩石、土壤和其他地下物质，钻杆表面容易受到磨损，如中国授权专利公告号cn213450272u公开的一种具有耐磨带的无磁承压钻杆，包括钻杆本体，钻杆本体的两端固定连接有第一接头和第二接头，第一接头和第二接头的直径均大于钻杆本体的直径，钻杆本体的侧面还设置有第一粗轴段和第二粗轴段，第一粗轴段和第二粗轴段的外侧面均设有耐磨带，其装置在无磁承压钻杆的连接处没有进行更好的固定，可能会出现在无磁承压钻杆进行工作时，无磁承压钻杆连接处出现松弛的情况，影响无磁承压钻杆的正常工作。
1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种耐磨的无磁承压钻杆。
2、为了实现上述目的，本实用新型采用了如下技术方案：一种耐磨的无磁承压钻杆，包括无磁承压钻杆，所述无磁承压钻杆的外壁固定连接有呈直线阵列分布的三个固定环，三个所述固定环的表面均固定连接有耐磨圈，所述无磁承压钻杆的两端分别固定连接有固定套和安装环，所述固定套远离无磁承压钻杆的一侧固定连接有安装环，所述安装环远离限位圈的一侧固定连接有螺纹接头，所述固定套远离无磁承压钻杆的一侧固定连接有连接环，所述安装环的表面固定连接有多个固定块，且所述固定块的表面为倾斜设置，所述连接环的外圈半径与固定套的外圈半径一致，且所述连接环的内壁表面开设有与固定块相匹配的安装槽。
3、作为上述技术方案的进一步描述：所述耐磨圈焊接在固定环的表面，且所述耐磨圈的尺寸小于固定环的尺寸，且所述固定环的两侧开设有呈环形阵列分布的多个引流槽。
4、作为上述技术方案的进一步描述：所述固定套的内部设置为中空结构，且所述固定套的内壁表面开设有与螺纹接头相匹配的螺纹槽。
5、作为上述技术方案的进一步描述：所述螺纹接头的内部设置为中空结构，多个所述无磁承压钻杆均通过螺纹接头螺接在固定套的内部构成固定连接。
7、1、本实用新型中，首先通过螺纹接头、安装环、固定块、螺纹槽、安装槽的配合，螺纹接头螺接在固定套内部设置的与螺纹接头相匹配的螺纹槽的表面，安装环表面所设置的多个固定块均位于连接环内部设置的安装槽的表面，对多个无磁承压钻杆连接时进一步的固定，降低螺纹接头和固定套的连接磨损程度，防止无磁承压钻杆的连接处出现松动。
8、2、本实用新型中，通过固定环、耐磨圈、引流槽的配合，固定环两侧的引流槽对泥水进行引流，多个固定环表面焊接的耐磨圈有效地延长无磁承压钻杆的使用寿命。通过减少直接与井壁和岩石接触的表面磨损，使钻杆能够更好地抵御磨损和腐蚀。
1.一种耐磨的无磁承压钻杆，包括无磁承压钻杆（1），其特征在于：所述无磁承压钻杆（1）的外壁固定连接有呈直线阵列分布的三个固定环（2），三个所述固定环（2）的表面均固定连接有耐磨圈（3），所述无磁承压钻杆（1）的两端分别固定连接有固定套（5）和安装环（6），所述固定套（5）远离无磁承压钻杆（1）的一侧固定连接有安装环（6），所述安装环（6）远离限位圈（4）的一侧固定连接有螺纹接头（7），所述固定套（5）远离无磁承压钻杆（1）的一侧固定连接有连接环（8），所述安装环（6）的表面固定连接有多个固定块（9），且所述固定块（9）的表面为倾斜设置，所述连接环（8）的外圈半径与固定套（5）的外圈半径一致，且所述连接环（8）的内壁表面开设有与固定块（9）相匹配的安装槽（11）。
2.根据权利要求1所述的一种耐磨的无磁承压钻杆，其特征在于：所述耐磨圈（3）焊接在固定环（2）的表面，且所述耐磨圈（3）的尺寸小于固定环（2）的尺寸，且所述固定环（2）的两侧开设有呈环形阵列分布的多个引流槽（12）。
3.根据权利要求1所述的一种耐磨的无磁承压钻杆，其特征在于：所述固定套（5）的内部设置为中空结构，且所述固定套（5）的内壁表面开设有与螺纹接头（7）相匹配的螺纹槽（10）。
4.根据权利要求1所述的一种耐磨的无磁承压钻杆，其特征在于：所述螺纹接头（7）的内部设置为中空结构，多个所述无磁承压钻杆（1）均通过螺纹接头（7）螺接在固定套（5）的内部构成固定连接。
本技术涉及无磁承压钻杆技术领域，公开了一种耐磨的无磁承压钻杆，包括无磁承压钻杆，所述无磁承压钻杆的外壁固定连接有呈直线阵列分布的三个固定环，三个所述固定环的表面均固定连接有耐磨圈，所述无磁承压钻杆的两端分别固定连接有固定套和安装环，所述固定套远离无磁承压钻杆的一侧固定连接有安装环，所述安装环远离限位圈的一侧固定连接有螺纹接头，所述固定套远离无磁承压钻杆的一侧固定连接有连接环，通过螺纹接头、安装环、固定块、螺纹槽和安装槽的配合，安装环表面所设置的多个固定块均位于安装槽的表面，对多个无磁承压钻杆进一步的固定，降低螺纹接头和固定套的连接磨损程度，防止无磁承压钻杆的连接处出现松动。
