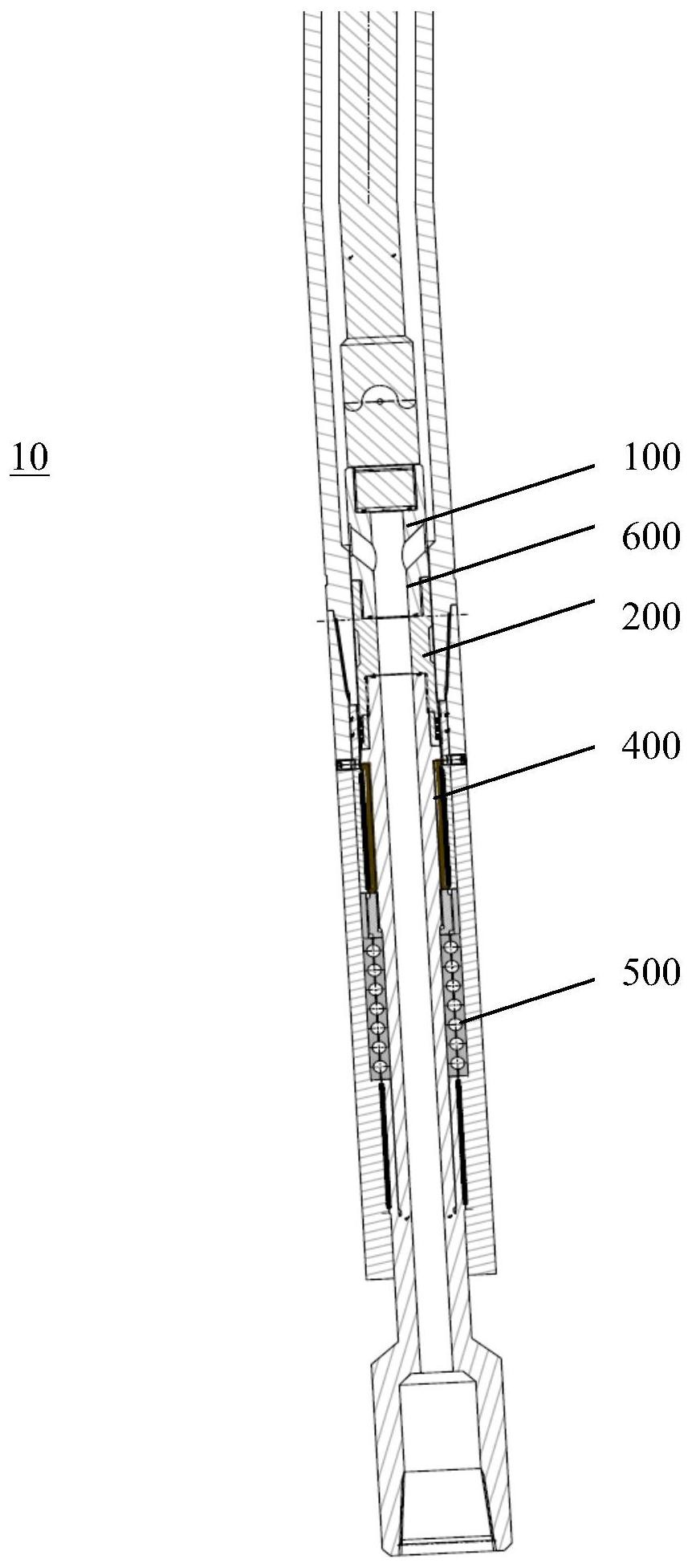

　　本图纸为螺杆钻具的总装图。图纸中采用到的零部件有：旁通阀、液马达、万向轴和传动轴四大总成组成。 螺杆钻具是一种以钻井液为动力，把液体压力能转为机械能的容积式井下动力钻具。 当泥浆泵泵出的泥浆流经旁通阀进入马达，在马达的进、出口形成一定的压力差，推动转子绕定子的轴线旋转，并将转速和扭矩通过万向轴和传动轴传递给钻头，从而实现钻井作业。螺杆马达是钻具的主要部件，如欲使马达正常有效地工作，每级马达所能承受的压降以不超过0.8Mpa为宜,否则马达就有漏失。转速很快降低，严重时则完全停止转动，马达损坏。 本图纸格式为dwg，希望使用2007或者更高的版本打开，欢迎大家下载！
