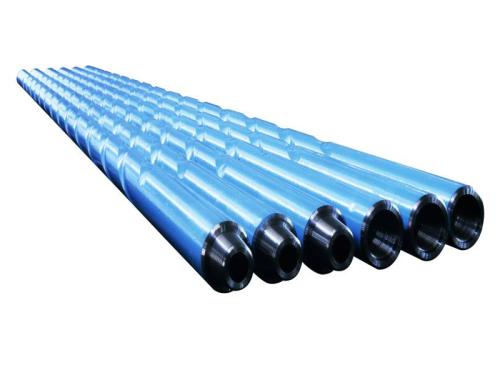

　　在油田钻井时测量钻井深度的无磁钻铤，无磁钻铤是使用一种低碳高铬锰合金钢制成的，它是经过严格的化学成份配比后精炼并通过锻造而达到其机械性能，具有良好的低磁导率、高强度的机械性能、极好的晶间耐腐蚀开裂性能和优异的耐磨性，无磁钻铤由于立面安装有测量仪器，其中心孔相对钻杆的水眼孔径要大，目前普遍使用的无磁钻铤均是上内螺纹下外螺纹接钻杆的结构，其中，无磁钻铤下部的外螺纹，由于无磁钻铤的内孔比较大，切削外螺纹后，造成外螺纹部分管壁变薄，机械强度降低，进而影响整个钻具的机械强度，是整套钻具里的一个弱点，容易造成短板效应，影响钻井作业的质量和进度；

　　随钻测井仪器有悬挂式和坐键式两种固定方式,对于悬挂式的随钻测井仪器而言，其内置井下发电系统，发电机为圆柱体，内置于钻铤内部，且为了放置发电机在钻铤内部转动，发电机外壳上设有键槽，该键槽与钻铤内部的键相匹配，以此固定发电机，使其在钻铤中不能随意转动；

　　但钻井仪器在井下工作室，由于泥浆流长期冲蚀、井下强烈震动冲击等原因，导致钻铤中防止发电机周向转动的键断裂，且发电机是与仪器的其他测量模块相互连接的，发电机的转动会导致其他测量模块的转动，从而导致测量数据出现错误，固定发电机的键一旦断裂，无法轻易更换，在钻铤内部加工一个固定键需要将钻铤返回机械厂，重新加工，改置换方式费时费力，耽误钻井工作效率。

　　本实用新型的技术方案是：一种强度增强无磁钻铤杆，包括无磁钻铤杆和短接，无磁钻铤杆上下连接部位均为内螺纹，短接上下连接部位均为外螺纹，无磁钻铤杆的下部的内螺纹螺纹连接短接的外螺纹；

　　无磁钻铤杆的中心孔内设有卡套，卡套与无磁钻铤杆中心孔间隙配合连接，卡套与无磁钻铤杆间隙配合连接的孔为正多边形孔，卡套内孔下部设有台阶孔，卡套内孔上延伸出两个平键，卡套外表面开有沉孔，沉孔与穿过无磁钻铤杆外壁的内六角螺栓紧定连接；

　　本实用新型具有如下有益效果：本实用新型通过将无磁钻铤杆设置成双内螺纹结构和短丝相配合，避免了钻铤上的外螺纹结构产生的结构强度上的弱点，提高了无磁钻铤杆的强度，设置卡套可装入钻铤本体内部，卡套通过多边形与钻铤本体相连传递扭矩，通过内六角螺栓定位，卡套可套接于发电机的外壁，且卡套上设有平键，该平键与发电机外壁上设有键槽相匹配，平键与卡套一体化设置，在平键因为外力发生损坏时，能够通过更换卡套而重新固定发电机，避免在钻铤本体内部加工定位键的加工困难，及时恢复钻井工作，提高工作效率。

　　图中1-内螺纹；2-无磁钻铤杆；3-卡套；4-外螺纹；5-短接；6-水眼，7-平键，8-内六角螺栓。

　　由图1结合图2所示，一种强度增强无磁钻铤杆，包括无磁钻铤杆2和短接5，无磁钻铤杆2上下连接部位均为内螺纹1，短接5上下连接部位均为外螺纹4，无磁钻铤杆2的下部的内螺纹1螺纹连接短接5的外螺纹4；

　　无磁钻铤杆2的中心孔内设有卡套3，卡套3与无磁钻铤杆2中心孔间隙配合连接，卡套3与无磁钻铤杆2间隙配合连接的孔为正多边形孔，卡套3和无磁钻铤杆2之间通过正多边形孔传递扭矩，卡套3在无磁钻铤2内不会旋转，卡套3内孔下部设有台阶孔用于发电机定位，卡套3内孔上延伸出两个平键7，该平键与发电机外壁上设有键槽相匹配，卡套3外表面开有沉孔，沉孔与穿过无磁钻铤杆2外壁的内六角螺栓8紧定连接，内六角螺栓8不承受扭矩，只起到卡套3的定位作用。

　　水眼6的直径小于仪表通道直径，短接上没有安装仪表，设置小通道以加强壁厚，避免外螺纹结构带来的结构弱点。

　　通过改变无磁钻铤杆的结构，将上下连接部位均改成内螺纹，增加一个短接作为连接的内外螺纹转换接头，仍然可以实现上下连接钻杆、钻具的功能，同时，由于无线钻铤杆的接头均是内螺纹连接，不会因为一边通道的直径增大而降低无磁钻铤杆的强度，短接的水眼直径与钻杆的水眼直径相同，通过一个强度等于钻杆的短接，解决原无磁钻铤杆下部外螺纹壁厚变薄，强度降低，容易在钻进的过程中折断的问题，提高了无磁钻铤杆的强度。

　　设置卡套可装入钻铤本体内部，卡套通过多边形与钻铤本体相连传递扭矩，使卡套在无磁钻铤内不会产生转动，通过内六角螺栓定位，卡套可套接于发电机的外壁，且卡套上设有平键，该平键与发电机外壁上设有键槽相匹配，平键与卡套一体化设置，在平键因为外力发生损坏时，能够通过更换卡套而重新固定发电机，避免在钻铤本体内部加工定位键的加工困难，及时恢复钻井工作，提高工作效率。

　　1.一种强度增强无磁钻铤杆，包括无磁钻铤杆(2)和短接(5)，其特征在于：无磁钻铤杆(2)上下连接部位均为内螺纹(1)，短接(5)上下连接部位均为外螺纹(4)，无磁钻铤杆(2)的下部的内螺纹(1)螺纹连接短接(5)的外螺纹(4)；

　　无磁钻铤杆(2)的中心孔内设有卡套(3)，卡套(3)与无磁钻铤杆(2)中心孔间隙配合连接，卡套(3)与无磁钻铤杆(2)间隙配合连接的孔为正多边形孔，卡套(3)内孔下部设有台阶孔，卡套(3)内孔上延伸出两个平键(7)，卡套(3)外表面开有沉孔，沉孔与穿过无磁钻铤杆(2)外壁的内六角螺栓(8)紧定连接；

　　一种强度增强无磁钻铤杆。涉及钻井工具技术领域。无磁钻铤杆上下连接部位均为内螺纹，短接上下连接部位均为外螺纹，无磁钻铤的中心孔内设有卡套，卡套与无磁钻铤间隙配合连接的孔为正多边形孔，卡套内孔下部设有台阶孔和平键，卡套外表面开有沉孔与内六角螺栓紧定连接。本实用新型具有如下有益效果：通过将无磁钻铤设置成双内螺纹结构和短丝相配合，避免了钻铤上的外螺纹结构产生的结构强度上的弱点，提高了无磁钻铤杆的强度，设置卡套可装入钻铤本体内部，卡套通过多边形与钻铤本体相连传递扭矩，通过内六角螺栓定位，平键与卡套一体化设置，在平键因为外力发生损坏时，更换卡套重新固定发电机，及时恢复钻井工作，提高工作效率。
