卡瓦打捞筒是从落鱼外径抓捞落鱼的打捞工具，它可以打捞钻铤、钻杆、油管、接头、接箍和其它井用管子。常规的卡瓦打捞筒打捞落鱼的直径范围有限，对于不同直径的的落鱼，需要更换不同的打捞卡瓦，同时，由于井下落鱼具体情况不明，因此需要一种打捞范围较大的卡瓦打捞筒，用以打捞不同直径的落鱼，从而减少起下钻的时间以及打捞成本。
本发明的目的在于，提供一种结构简单、使用方便、打捞成功率高的大范围打捞筒，该打捞筒较常规卡瓦打捞筒而言具有更大打捞范围，能够针对井下落鱼直径不明的情况，打捞不同直径的落鱼，从而减少起下钻的时间以及打捞成本。
本发明的技术方案：一种大范围打捞筒，包括上接头以及与上接头螺纹连接在一起的下筒体，在下筒体内设置有可以滑动的滑动套，滑动套的上端与内套螺纹连接，在滑动套与内套之间设置有弹簧，弹簧的两端分别与上接头以及滑动套弹性接触，在滑动套下端的圆周上活动连接有一组卡瓦，卡瓦的外壁与导向套的内壁滑动接触。
所述卡瓦的上端设置有挂钩，卡瓦通过挂钩挂设在滑动套下端圆周上的挂孔中，在卡瓦的内壁上设置有倒齿，在卡瓦的外壁上设置有凸台，在凸台上设置有与导向套内壁滑动接触的滑动斜面。
所述凸台的截面为燕尾型，凸台设置在导向套内壁上的燕尾槽内，从而限制凸台在燕尾槽内滑动，避免卡瓦在打捞过程中走偏。因此，不管在竖直井中还是水平井中都能够保证卡瓦与筒体的中心线平行。
所述滑动套的外壁上设置有耐磨带。由于滑动套在使用过程中需要上下来回滑动，因此在滑动套的外壁上设置耐磨带可大大提高滑动套的使用寿命。
由于采用上述技术方案，本发明的优点在于：本发明在卡瓦的外壁上设置有凸台，并在凸台上设置有与导向套内壁滑动接触的滑动斜面，从而为卡瓦的张开和收缩提供空间，卡瓦张开与收缩的直径范围就是打捞范围。与传统的打捞筒相比，本发明无需频繁更换卡瓦即可获得更大的打捞范围，提高施工效率，减少钻井成本。同时，本发明将将八瓣卡瓦挂在滑动套上，既可以防止卡瓦意外掉落，又可以起到卡瓦与弹簧之间力的传递，提高卡瓦的打捞成功率。
附图标记说明：1-上接头，2-弹簧，3-内套，4-滑动套，5-耐磨带，6-卡瓦，7-导向套，8-销钉，9-下筒体，10-凸台，11-挂钩，12-滑动斜面，13-挂孔，14-倒齿，15-燕尾槽。
为了使本发明目的、技术方案和优点更加清楚，下面结合附图以及实施例对本发明作进一步的详细说明。

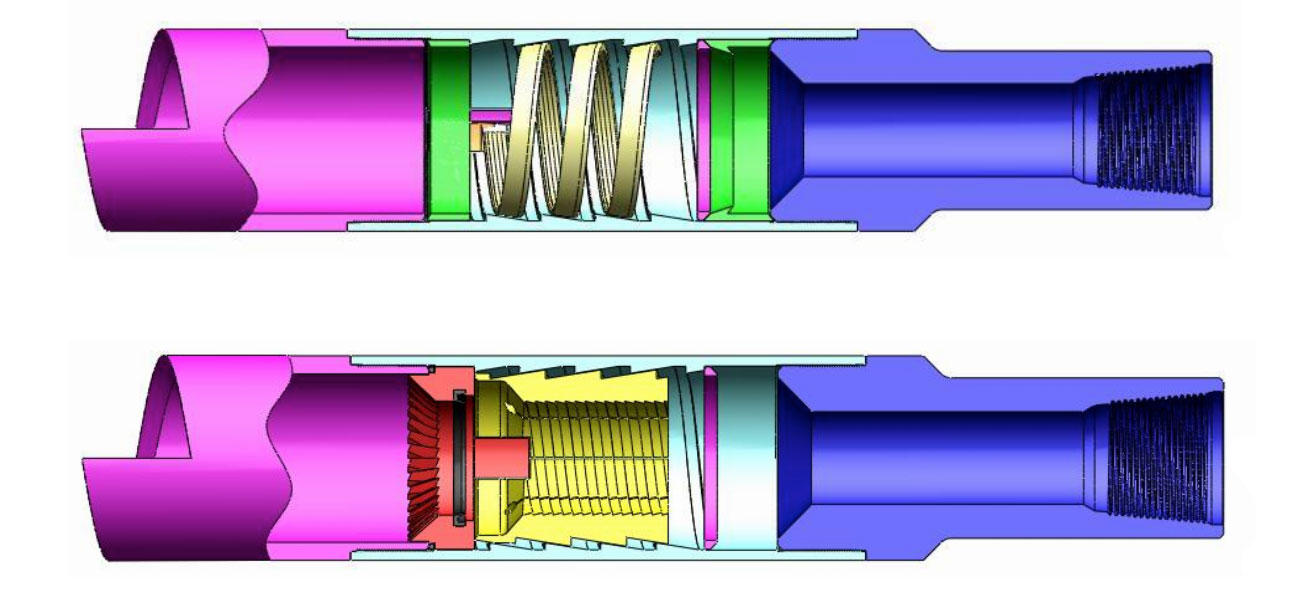

本发明的实施例：大范围打捞筒如图1所示，包括上接头1以及与上接头1螺纹连接在一起的下筒体9，在下筒体9内设置有可以滑动滑动套4，所述滑动套4的外壁上设置有耐磨带5，滑动套4的上端与内套3螺纹连接，在滑动套4与内套3之间设置有弹簧2，弹簧2的两端分别与上接头1以及滑动套4弹性接触，在滑动套4下端的圆周上活动连接有八瓣卡瓦6，每块卡瓦6的外壁与导向套7的内壁滑动接触，所述导向套7通过销钉8固定在下筒体9的内壁上。参见图2及图3，所述卡瓦6的上端设置有挂钩11，卡瓦6通过挂钩11挂设在滑动套4下端圆周上的挂孔13中，在卡瓦6的内壁上设置有倒齿14，在卡瓦6的外壁上设置有凸台10，在凸台10上设置有与导向套7内壁滑动接触的滑动斜面12。参见图4及图5，所述凸台10的截面为燕尾型，凸台10设置在导向套7内壁上的燕尾槽15内，从而使限制凸台10在燕尾槽15内滑动，避免卡瓦6在打捞过程中走偏。因此，不管在竖直井中还是水平井中都能够保证卡瓦6与筒体9的中心线平行。
本发明的工作原理：当不同直径的落鱼接触到卡瓦6时，下放打捞筒，卡瓦6沿着筒体9上升并张开，弹簧2受到滑动套4压缩，然后上提打捞筒，滑动套4由于受到弹簧2弹力的作用向下推动卡瓦6，卡瓦6沿着筒体9下降并收缩，卡瓦6上的倒齿14咬入落鱼，继续上提，卡瓦6外壁上的滑动斜面12与导向套7内壁上的燕尾槽15相对滑动，使卡瓦6将落鱼咬的更紧，从而达到打捞的目的。
针对油田打捞中落鱼破损、腐蚀导致侧壁承载力不确定、易打捞失败的问题，提出闭窗式大范围穿芯滑块卡瓦打捞筒。通过斜向燕尾槽与滑块卡瓦配合，利用鱼顶顶起滑块卡瓦实现自适应夹持，结合锥头与伸缩筒体进入...
针对传统卡瓦打捞筒打捞范围小、需频繁更换卡瓦导致效率低的问题，设计了一种通过滑动套、弹簧与导向套联动的结构，使卡瓦可张合适应不同直径落鱼，实现无需更换卡瓦的大范围打捞，提升打捞效率与成功率。 ...
针对现有打捞工具打捞范围小或无法退出落鱼的问题，提出一种新型提放式可退大范围打捞筒。通过设置卡瓦架与换向销配合的锥面结构及滑道系统，实现卡瓦在不同工况下的自动切换：上提时锥面啮合夹紧落鱼，下击...
针对现有打捞筒无法处理大直径电潜泵电机的问题，创新性地采用工作筒内孔与外圆偏心设计，通过壁厚变化扩大通径至108厘米，同时将卡瓦安装在厚壁侧以增强强度和让出空间，实现不增加外径即可打捞直径10...
针对传统短鱼顶打捞筒在扭矩过大时易自锁、无法有效打捞短鱼顶的问题，通过设计筒体上下部宽锯齿形螺纹旋向相反的结构，实现扭矩平衡，防止自锁，提升打捞成功率与效率。 ...
针对现有捞筒打捞尺寸范围小、工作部件易损的问题，提出三爪打捞器。通过在倒锥形筒体内设置三条滑动轨道，卡爪随管柱下放沿轨道上行扩张，增大内腔直径实现大范围打捞，同时结构简化降低部件损坏风险。 ...
