　　1、在油气田勘探与开发过程中，井内落鱼（如油管、连续油管、测试仪器等）的打捞是一项常见且重要的作业。传统的打捞工具往往存在打捞范围有限、操作复杂、效率低下等问题，特别是在处理大载荷或形状不规则的落鱼时，传统工具往往难以胜任。此外，在打捞过程中，如何确保打捞工具的安全释放，避免造成二次井下事故，也是一项技术难题。

　　2、因此，开发一种能够高效、安全地打捞井内光滑杆状落鱼，且具备大范围打捞能力和液压释放功能的打捞工具显得尤为重要。

　　1、本发明的目的是提供一种大范围液压可退式打捞筒及打捞方法，以提高修井作业时效。

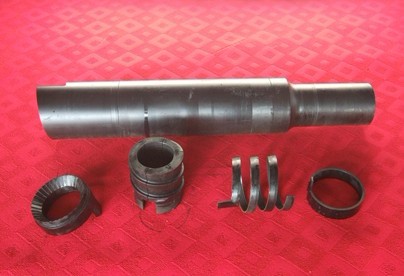

　　2、本发明是采用以下技术方案实现的：一种大范围液压可退式打捞筒，包括外壳与打捞器，所述外壳设置有贯通的内腔，所述打捞器设置在外壳内腔中，所述打捞器顶部设置有活塞底部设置有卡瓦，所述外壳内设置有活塞腔，所述活塞设置在活塞腔内，所述活塞腔上方设置有喷嘴，所述喷嘴为缩径通孔，所述外壳内还设置有传压通道，所述传压通道连通喷嘴上方与活塞下方，所述活塞腔下方的外壳与打捞器密封配合，使活塞下方形成密封空间，所述打捞器设置有贯通的内腔，喷嘴未封堵时液体从打捞筒上方流入下方流出，当喷嘴封堵时液体从打捞筒上方流入经传压通道进入活塞下方。

　　3、进一步的，所述外壳包括上接头、中间接头和筒体，所述中间接头上端与上接头连接，所述中间接头下端与筒体连接，所述活塞腔设置在中间接头内，所述喷嘴设置在中间接头顶部，所述中间接头底部与打捞器密封配合。

　　4、进一步的，所述外壳底部设置有内锥面，所述卡瓦底部设置有外锥面，所述内锥面与外锥面间隙配合。

　　5、进一步的，所述打捞器外侧套设有弹簧，所述弹簧一端固定在外壳上，另一端固定在打捞器上。

　　10、步骤三：把液压可退式打捞筒下到距鱼顶0.3-0.5m位置，开泵循环，冲洗鱼顶周围的沉积物，同时记录打捞管柱悬重；

　　11、步骤四：缓慢下放钻具，试探鱼顶，当悬重下降500kg后，在打捞管柱上做好记号；

　　12、步骤五：上提管柱在下放管柱，根据计算好了的碰顶方入和打捞方入,判断卡瓦已经入鱼顶打捞部位后，在施加300-500kg的钻压，使落鱼进入卡瓦；

　　13、步骤六：缓慢上提，根据悬重变化判断是否捞获；未捞获时，可重复上述步骤。

　　14、进一步的，所述步骤六中，如井内落鱼被卡或者其他原因需退出落鱼时，下放管柱至原悬重，在打捞管柱内投入配套丢手钢球，钢球落入喷嘴中封住喷嘴，此时在管内憋4-5mpa液压，液压会从传压通道进入到活塞下端推动活塞上行，进而带动卡瓦上升，实现丢手功能，此时缓慢上提管柱，直到可退式打捞筒退出落鱼为止。

　　15、本发明所述的一种大范围液压可退式打捞筒及打捞方法，其有益效果包括：

　　16、大范围打捞能力：液压可退式打捞筒采用特殊设计的卡瓦结构，能够适应不同尺寸和形状的落鱼，具有大范围打捞能力，提高了打捞作业的灵活性和成功率。

　　17、高效操作：该打捞工具结构合理，操作简便，通过液压方式实现井内释放落鱼，大大缩短了打捞作业时间，提高了工作效率。

　　18、安全可靠：打捞筒设计有捞筒释放结构，可以在通过液压方式实现井内释放落鱼，避免了传统打捞工具在释放过程中可能造成的损害，确保了打捞作业的安全性和可靠性。

　　1.一种大范围液压可退式打捞筒，其特征在于，包括外壳与打捞器，所述外壳设置有贯通的内腔，所述打捞器设置在外壳内腔中，所述打捞器顶部设置有活塞（7）底部设置有卡瓦（2），所述外壳内设置有活塞腔，所述活塞（7）设置在活塞腔内，所述活塞腔上方设置有喷嘴（8），所述喷嘴（8）为缩径通孔，所述外壳内还设置有传压通道（11），所述传压通道（11）连通喷嘴（8）上方与活塞（7）下方，所述活塞腔下方的外壳与打捞器密封配合，使活塞（7）下方形成密封空间，所述打捞器设置有贯通的内腔，喷嘴（8）未封堵时液体从打捞筒上方流入下方流出，当喷嘴（8）封堵时液体从打捞筒上方流入经传压通道（11）进入活塞（7）下方。

　　2.根据权利要求1所述的一种大范围液压可退式打捞筒，其特征在于，所述外壳包括上接头（6）、中间接头（10）和筒体（1），所述中间接头（10）上端与上接头（6）连接，所述中间接头（10）下端与筒体（1）连接，所述活塞腔设置在中间接头（10）内，所述喷嘴（8）设置在中间接头（10）顶部，所述中间接头（10）底部与打捞器密封配合。

　　3.根据权利要求1所述的一种大范围液压可退式打捞筒，其特征在于，所述外壳底部设置有内锥面，所述卡瓦（2）底部设置有外锥面，所述内锥面与外锥面间隙配合。

　　4.根据权利要求1所述的一种大范围液压可退式打捞筒，其特征在于，所述打捞器外侧套设有弹簧（5），所述弹簧（5）一端固定在外壳上，另一端固定在打捞器上。

　　5.根据权利要求1所述的一种大范围液压可退式打捞筒，其特征在于，所述卡瓦（2）为圆筒状，所述卡瓦（2）纵向开有等分胀缩槽。

　　6.一种大范围液压可退式打捞筒的打捞方法，基于权利要求1-5任意项所述的一种大范围液压可退式打捞筒实现，其特征在于，包括以下步骤：

　　7.根据权利要求6所述的一种大范围液压可退式打捞筒的打捞方法，其特征在于，所述步骤六中，如井内落鱼被卡或者其他原因需退出落鱼时，下放管柱至原悬重，在打捞管柱内投入配套丢手钢球，钢球落入喷嘴中封住喷嘴，此时在管内憋4-5mpa液压，液压会从传压通道进入到活塞下端推动活塞上行，进而带动卡瓦上升，实现丢手功能，此时缓慢上提管柱，直到可退式打捞筒退出落鱼为止。

　　本发明公开了一种大范围液压可退式打捞筒，包括外壳与打捞器，所述外壳设置有贯通的内腔，所述打捞器设置在外壳内腔中，所述打捞器顶部设置有活塞底部设置有卡瓦，所述外壳内设置有活塞腔，所述活塞设置在活塞腔内，所述活塞腔上方设置有喷嘴，所述喷嘴为缩径通孔，所述外壳内还设置有传压通道，所述传压通道连通喷嘴上方与活塞下方，所述活塞腔下方的外壳与打捞器密封配合，使活塞下方形成密封空间，所述打捞器设置有贯通的内腔。打捞筒设计有捞筒释放结构，可以在通过液压方式实现井内释放落鱼，避免了传统打捞工具在释放过程中可能造成的损害，确保了打捞作业的安全性和可靠性。

　　技术研发人员：罗伟,陈智,杨磊,王利,银刚,程纯勇,贾沙沙,徐旭东,赖宁,田勇
