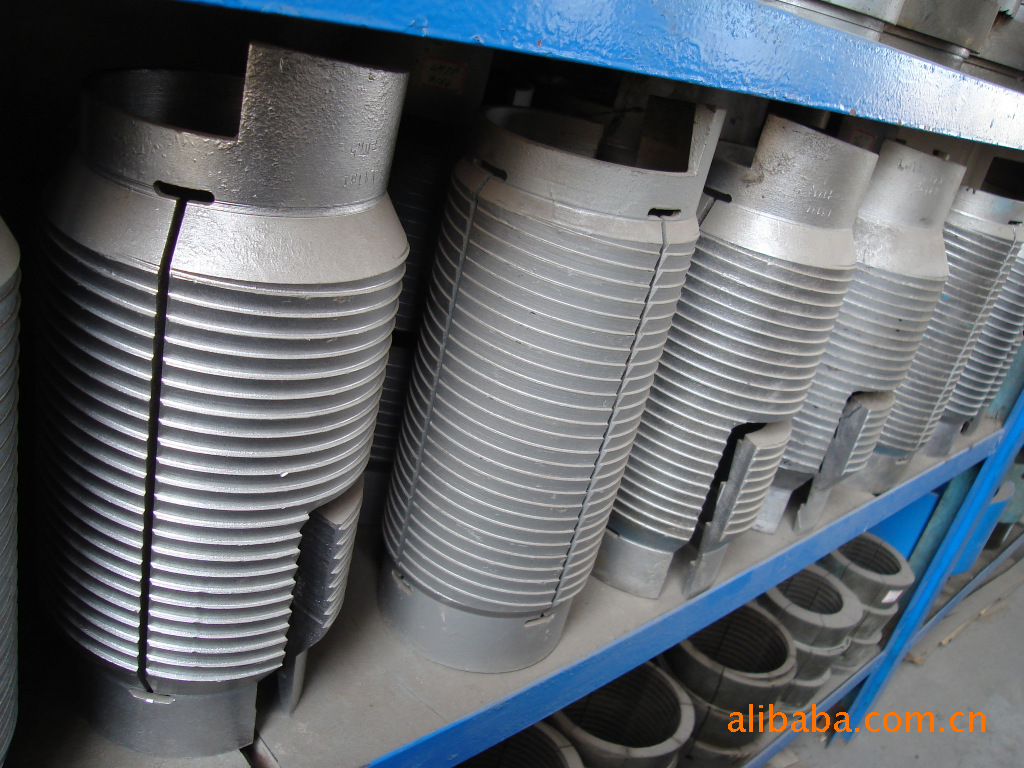

　　二、 打捞工具 打捞类工具是油水井大修施工中应用最广泛，使用次数最多，应用品种、规格最全的专用工具。打捞类工具品种、规格较多， 按井内落物类型分类，可将打捞工具分成管类打捞工具、杆类打捞工具、绳缆类打捞工具、测井仪器类打捞工具、小物件类打捞工具5大类。 若按工具结构特点分类，则可分成锥类、矛类、筒类、钩类、篮类、其他类等6大类。 1、锥类打捞工具 锥类打捞工具是一种专门从管类落物(油管、钻杆、封隔器、配水器等下井工具)的内孔或外壁上进行造扣而实现打捞落物的专用工具，打捞成功率较高，操作也较容易掌握。 锥形打捞工具分公锥和母锥两种形式。 公锥 (1)结构：由接头和锥体两部分组成，一般是长锥形整体结构。 按锥体的螺纹有三角形螺纹和锯齿形螺纹两种。同时又分有排屑槽和无排屑槽两种。 用途： 公锥是一种专门从油管、钻杆、套铣管、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。这种工具对于带接箍的管类落物，打捞成功率较高。公锥与正、反扣钻杆及其他工具配合使用，可实现不同的打捞工艺。 工作原理：当公锥进入打捞落物内孔之后，加适当的钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣。当所造之扣能承受一定的拉力和扭矩时，可采用上提或倒扣的办法将落物全部或部分捞出。 母锥 (1)结构：母锥是长筒形整体结构，由上接头与本体两部分构成，如图所示。接头上有正、反扣标志槽，本体内锥面上有打捞螺纹。打捞螺纹与公锥相同，有三角形螺纹和锯齿形螺纹两种。同时也分有排屑槽和无排屑槽两种。 用途 母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。还可用于无内孔或内孔堵死的圆柱形落物进行打捞。 工作原理： 母锥工作原理与公锥相同，均依靠打捞螺纹在钻具压力与扭矩作用下，吃入落物外壁造扣，将落物捞出。就造扣机理而言，属挤压吃入，不产生切屑。 使用方法： 母锥使用方法与公锥相同。 二、矛类打捞工具 矛类打捞工具按作用原理可分为水力式打捞矛和机械式打捞矛； 按工具结构特点可分为不可退式滑块捞矛、接箍捞矛、可退式捞矛3大类。 其中滑块捞矛又分为单牙块与双牙块两种；接箍捞矛又分为抽油杆接箍捞矛和油管接箍捞矛两种。 水力打捞矛 （1）用途 水力打捞矛用于从落鱼内孔打捞各种大直径管类落鱼，如断裂的套铣管、提打捞简和大直径冲铣管等。 （2) 结构 水力打捞矛由上接头、矛体、活塞、活塞推杆、弹簧、卡瓦及锥体等组成。 Y221型封隔器 用途 ? 可用于封层、卡水、压裂、酸化、地层测试等。 技术参数 型? 号 最大 外径 mm 最小 通径mm 总长 mm 扶正自由外径 mm 适用 温度 ℃ 工作 压差 MPa 坐封 载荷 kN 连接 扣型 适用5 1/2套管壁厚 Y221-114 Ф114 Ф40 1238 ≤ 136 150 40 80~100 2 3/8UPTBG 9.17～10.5 Y221-118 Ф118 Ф40 1238 ≤136 150 40 80~100 2 3/8UPTBG 6.2～ 7.72 Y221 Y531型封隔器 用途 Y531—115封隔器应用于5 1/2″套管的压裂施工。坐封方式：投球正憋压。 技术参数 刚体最大外径：??????? Ф115mm 内 通 径：??????? ? ? ? Ф50mm 工具长度：???? ?? 1570mm ? ? 工作压差：??????????????? 35MPa ? 耐 温：???? ? ??? 150℃ 连接扣形：??????????????? 2 7/8″TBG Y344型封隔器 用途 与定压凡尔配用，可应用于注水、酸化压裂、验串等施工，该封隔器结构简单，操作方便。 技术参数 型??? 号 最大 外径 mm 最小 通径 mm 总长 mm 适用 温度 ℃ 工作 压差 MPa 连接扣型 适用套管 Y344-114 Ф114 Ф50 1395 150 40 2 7/8TBG 5 1/2″ Y344-146 Ф146 Ф76 1590 150 40 3 1/2TBG 7″ Y241型封隔器 用途 Y241—114封隔器用于5 1/2套管的防砂作业。可进行正循环填砂、挤压填砂，全部施工一次管拄完成。具有结构合理，工艺先进，作业方便安全可靠等优点。应用于5 1/2″套管的压裂施工。 技术参数 刚体最大外径：?? ? Ф114mm 内 通 径：???????? ? Ф58mm 工具长度：???????? ? 1975mm 工作压差：???????? ? 30MPa 耐 温：???????? ? 150℃ 连接扣形：???????? 2 7/8″TBG 封隔器坐封憋压压力： 18～20MPa 丢手工具不能单独使用，需与卡瓦封隔器配合起来使用，丢手工具不能封隔油套环空。下部的封隔器可以单独使用，丢手工具在工作状态下，可维持封隔器的座封负荷，保证封隔器的密封性能，并可实现施工管串与封隔器的脱离。不需要时可以使用专用打捞工具捞取。 丢手工具 规格 最大 外径 mm 总 长 mm 球 径 mm 丢脱 压力Mpa 打捞螺纹 连接扣型 适用套管内径 2241 Ф104 482 Ф 25 6～7 M65×3 2 3/8TBG Ф112 小2251 Ф110 530 Ф 25 5～6 M70×3 2 7/8TBG Ф118 2251 Ф114 545 Ф 25 5～6 M70×3 2 7/8TBG Ф124 2251 Ф114 565 Ф 25 5～6 M70×3 2 7/8TBG Ф132 2271 Ф142 920 Ф 45 7～8 M100×3 3 1/2TBG Ф158 主要技术参数 护罩定压凡尔 护罩定压凡尔一是用于油（气）井的压裂喷砂及酸化挤酸作业，实现油井增产的目的，二是造成节流压差，保证封隔器所需的坐封压力。 规格 总长 mm 最大外径 mm 最小内通径 mm 开启压力 Kg/cm2 连接扣型 适用套管 745-8 740 Ф104 Ф45 15～16 2 7/8TBG 5″ 745-6 740 Ф110 Ф55 19～20 2 7/8TBG 5″ 745-6 740 Ф114 Ф55 19～20 2 7/8TBG 5 1/2″ 747 790 Ф135 Ф70.9 9～10 3 1/2TBG 7″ 工作原理 非工作状态时，凡尔在弹簧的弹力作用下关闭，工作时，从油管内投球，泵入高压液体，液压经中心管的孔眼作用于凡尔上，推动凡尔和护罩一起压缩弹簧上行，凡尔被打开，液体经凡尔和油、套管环行空间进到地层。多级使用时，在中心管内需加滑套芯子。 745-6护罩定压凡尔结构示意图 1、上接头，2调节环，3、中心管，4、弹簧、5、凡尔，6、护罩，7、滑套，8、凡尔座，9、下接头 技术参数 连接扣型： ??? 2 7/8TBG 内 通 ?径：? ??Ф55 钢体外径：??? ???Ф110? 工具长度:?????? ??620mm 开启压力：??? 0.4MPa 工作压力：??????? ? 30MPa??? 适用套管：????? ? 5 1/2″以上套管 套压凡尔 套压凡尔用于压裂、酸化等施工管串，可实现施工过程中或施工后的反洗井作业。 工作原理 油水井内管串的环空压力大于套压凡尔的开启压力时，凡尔上行，使环空与管串间的通道打开，过流，即可实现反洗井作业。 套压凡尔结构示意图 1、上接头，2、调节环，3、垫环，4、弹簧，5、中心管，6、盘根，7、凡尔，8、盘根，9、压套，10、密封垫，11、下接头 水力锚 水力锚主要用于油水井采油、注水、压裂、酸化等作业施工管串中，在液压作用下起锚定管柱，防止油管与套管产生相对位移，多配合无支撑封隔器使用。 水力锚结构示意图 1、水力锚壳体，2、压环，3、稳钉，4、盘根，5、压簧板，6、内弹簧，7、外弹簧，8、螺钉 水力锚技术参数 型??? 号 最大 外径 mm 最小 通径 mm 总长 mm 适用 温度 ℃ ? 工作 压差 Pa 连接 扣型 适用套管内径 KDB-104×40 Ф104 Ф40 320 ≤200 35 2 7/8TBG Ф112～Ф116 KDB-114×50 Ф114 Ф50 320 ≤200 35 2 7/8TBG Ф121～Ф124 KDB-145×60 Ф145 Ф60 375 ≤200 35 3 1/2TBG Ф157～Ф162 KFZ-118×50 Ф118 Ф50 320 ≤200 35 2 7/8TBG Ф121 ～Ф124 套管刮削器 套管刮削器是用于刮除残留在套管内壁上的水泥块、水泥环、硬蜡、各种盐类结晶或沉淀物、射孔毛刺以及套管锈蚀后所产生的氧化铁等赃物，以便畅通无阻地下入各种井下工具。目的在于提高工具下入和完成作业的成功率。（如封隔器坐封成功率高） 型? 号 钢体最大外径 mm 刮削范围 mm 最小通径 mm 总长 mm 连接扣型 适用套管 GX100T刮削器 Ф100 Ф105~Ф119 Ф30 636 2 3/8UPTBG 5 ″ GX110T刮削器 Ф110 Ф115~Ф131 Ф40 636 2 7/8TBG 5 1/2″ GX110T刮削器 Ф110 Ф123~Ф139 Ф40 636 2 7/8TBG 5 3/4″ GX130T刮削器 Ф130 Ф144~Ф158 Ф62 708 2 7/8UPTBG 6 5/8″ GX145T刮削器 Ф145 Ф147~Ф153 Ф62 685 3 1/2TBG 7″ GX188T刮削器 Ф188 Ф188~Ф212 Ф70 800 3 1/2UPTBG 8 5/8″ GX210T刮削器 Ф210 Ф212~Ф234 Ф96 750 4 1/2UPTBG 9 5/8″ GX240T刮削器 Ф240 Ф232~Ф254 Ф96 860 4 1/2IF 10 3/4″ 技术参数 桥塞用于（油）水井堵水、调层、挤酸、试油等施工中，代替打水泥塞，还可用于自喷井、抽油井的不压井作业施工以及高凝井的防污染施工等措施井中 安全接头 安全接头同管柱一起下入井内，当管柱遇卡或动作失灵可很容易将此接头旋开，收回安全接头以上工具及管柱，再行处理下部管柱和工具。 型????? 号 最大外径 mm 最小通径 mm 总长mm 连接扣型 AJ-T100安全接头 Ф100 Ф62 272 2 7/8TBG AJ-T125安全接头 Ф125 Ф75 280 3 1/2TBG AJ-T160安全接头 Ф160 Ф112 330 5 1/2CSG 提拉安全接头 Ф115 Ф68 260 3 1/2TBG 提拉安全接头 Ф127 Ф86 260 上4TBG 下5CSG 技术参数 各种变扣接头 扶正器 扶正器是用来扶正管柱的一种工具，可以保证封隔器更好的密封。 第四部分 修井与修井工具 1、修井的意义 必要性；复杂性；可行性。 2、修井成功的关键：修井工具和工艺。 3、修井工具的类型 ?? 检测工具； 打捞工具；震击工具；倒扣工具；切割工具；磨铣工具；整形工具； 目 录 第一节 检测工具 第二节 打捞工具 第三节 倒扣类工具 第四节 切割类工具 第五节 震击类工具 第六节 套管刮削类工具 第七节 挤胀类工具 第八节 辅助工具 第九节 套管补接类工具 一、检测工具 判断、证实井下状况是处理井下事故和油水井大修作业的首要前提，是选择应用修井工具的主要依据。因此，检测工具的作用是很重要的。 1、 通径规 2、 铅模 3、 井径仪 4、 测卡仪 一、 通径规（通井规） 1．用途 检测套管、油管、钻杆以及其他井下管子的内通径是否符合标准，检查他们变形后能通过的最大几何尺寸。 2．结构 套管通径规如图1-1所示，使一个两端加工有连接螺纹的筒体；上端与钻具相连接，下端备用。 油管或钻杆通径的测量一般都在地面进行。通径规的形状为一长圆柱体。其中一种形式是两端无螺纹。可利用刺油管时的蒸汽作动力，将其从被测管子的一端推入，另一端顶出。另一种形式为两端有抽油杆螺纹，与抽油杆连接用人力进行通径。 二、? 铅模 1．用途 用来探测井下落鱼鱼顶状态和套管情况。通过分析铅模同鱼顶接触留下的印记和深度，反映出鱼顶的位置、形状、状态、套管变形等初步情况，作为定性的依据，提供施工作业参考。 2．结构 铅模由接箍1、短节2、拉筋3及铅体4等组成，中心有水眼，以便冲洗鱼顶。 技术规范。例如当套管41/2 in时，其外径95 mm，长度120 mm 简单描述 故障判断 处理方法 落物打印在铅膜正中清晰 鱼顶清楚，落鱼直立正中 下母锥或卡瓦打捞筒 铅膜边缘有斜印痕 落鱼斜倒 应下带引鞋或扶正的打捞工具 铅膜平面有一横倒半圆长条痕 落鱼倒放 下带拔钩或引鞋工具 铅膜印痕描述及事故判断处理例析 单圈印痕打在正中间 说明落物是管类，外螺纹鱼头，直立于中间 下母锥或下带引鞋的卡瓦打捞筒 印痕单圈并有缺口打在旁边 落物鱼头是外螺纹，偏斜并破坏 下母锥 注意保护鱼头 印痕单圈打在旁边 鱼头是外螺纹，斜立于井中 下带引鞋和扶正的打捞工具 双圈印痕打在正中 管类内螺纹，鱼头直立 用捞矛或卡瓦捞筒打捞 双圈打偏在铅模底 管类内螺纹，鱼头歪斜 用带外螺纹或引鞋的打捞工具 铅膜底有绳痕 落物为钢丝绳 用打捞绳类工具 铅膜侧面有绳痕 钢丝绳落在套管侧面 铅膜底有绳痕 落物为钢丝绳 几段直杆圆形痕在铅模底部 落物为电缆 铅模角有半圆洞痕 落物为钢球 用打捞小件落物工具 铅模底部有清晰的扳手印痕 落物为扳手 铅模底部有清晰的三个牙块痕 落物为三个牙块 铅膜侧面有两道刀切条痕 套管裂缝所划破 进行套管补贴或取、换套 铅膜侧面有两道宽缝裂痕 套管裂口所划破 铅模一边缘偏陷 套管单向变形 采用胀管器或爆炸整形 铅模两缘偏陷 双向或多向变形 铅模底部只有砂粒痕迹 说明接触到砂面，落物已砂埋 冲砂、套铣或带用水眼 工具打捞 在修井作业中，打捞作业占三分之二以上，而井下落物种类繁多，形态各异，主要有管类落物、杆类落物、绳类落物、井下仪器工具类落物、破损胶皮、卡瓦及磨套铣金属碎屑等。打捞工具就是针对不同落物的特点设计制造的。 主要包括打捞筒、打捞矛、公锥、母锥、强磁打捞器、老虎嘴、内钩、外钩、一把抓、捞杯、钢丝刷等。 二、 打捞工具 方钻杆旋塞阀 旋塞阀分上旋塞和下旋塞，上旋塞阀接头螺纹为左旋，安装在方钻杆上端；下旋塞阀接头连接螺纹为右旋，安装在方钻杆下端。当发生井喷时，一方面用井口防喷器组封闭井口环行空间，同时根据实际情况关闭上旋塞阀或下旋塞阀，阻止井液沿管柱内上窜，以保护水龙带与立管管线。开关轻便，用专用扳手将球阀转轴旋转90度即可开关。 上卸扣工具 液动油管钳是靠液压系统进行控制和传递动力的上卸油管扣的专用工具。 液压钳现场应用 油管小滑车 起吊工具 吊卡是用来起吊并卡住套管、钻杆、油管、抽油杆的专用工具，起下作业时，用吊环将吊卡悬吊在游动滑车上，吊卡再卡住套管（或钻杆、油管、抽油杆）便可以进行起下作业了。吊卡一般为活门吊卡和月牙吊卡两种型式。 活门吊卡 月牙吊卡 泵杆吊卡 空心杆卡子 吊环 吊环有双臂吊环和单臂吊环，他的作用是与游动滑车大钩相连，下连吊卡便于起下作业。 吊卡、吊环现场应用 地锚 地面管线锚定工具 地面管汇连接附件 管汇是用于冲砂、压裂、酸化和堵水等施工时，改变正反循环或交替往井内打入不同液剂，可以不用停泵进行，并有控制高压液流的作用。它由一些高压闸门、油壬、弯头、三通和短节等组成。 油壬 120°公弯头 120°母弯头 母三通 90°母弯头 活动弯头的两臂是采用两件组成，中间采用高压活动弹子联体进行密封紧密连接在一起，其作用是改变施工管线的连接方向和便于管线的连接。 抽汲防污染工具 在试油工作中，早期用的抽汲防污染工具一级密封防喷盒，后来发展成两级密封防喷盒、滚轮抽吸防喷盒、液压防喷盒等使抽吸工作更加合理、安全、可靠。目前防污染效果最理想的是液压防喷盒。 液压防喷盒 液压防喷盒是用于油井试油或抽汲过程中钢丝绳及井口的密封,以防止酸液、原油和 水从钢丝绳、井口喷出,污染环境，以改善工作环境条件，减轻工人劳动强度的一种专用工具。 工作时靠手压泵产生的压力油经液压管线及控制阀被输送到防喷盒本体内，推进活塞，使密封胶筒产生径向的多级的收缩，对钢丝绳和防喷盒本体同时进行密封，在钢丝绳下放时，手压泵必须回油，使活塞复位，密封胶筒松懈，内孔扩大。钢丝绳在扶正轮扶正状况下可迅速下放。 基本参数： 工 作 压 力：≤16MPa 最大工作行程：60mm 外 型 尺 寸：Φ122×780 重 量：40.89kg 抽子头及抽汲胶筒 绳帽卡子 防喷盒 防喷管 排污管 液压管 钢丝绳 第二部分 抽油泵 有杆抽油泵根据抽油泵的装配和在油管中固定方式可分为管式抽油泵和杆式抽油泵。从用途上又可分为常规泵和特种泵两类。 管式泵 管式泵一般由泵筒总成、柱塞总成、固定阀固定装置、固定阀及打捞装置组成。管式泵结构简单，成本低，承载能力大，但检泵需要起下全部油管，工作量比杆式泵大，适用于浅井或中深井。 管式泵可分为整筒泵和组合泵。整筒泵泵筒的材质一般为铬钼铝，经氮化处理，硬度高，耐磨、耐腐蚀，结构简单，但加工难度大。 组合泵泵筒强度高，衬套材质一般为20CrMn，经渗碳或 碳氮共渗处理，硬度高，耐磨，衬套短，易加工，但衬套易错位。 杆式泵 杆式泵有内、外两个工作筒，外工作筒上端装有锥体座及卡箍，使用时将外工作筒随油管下入井中，然后把装有衬套、柱塞的内工作筒接在抽油杆的下端放到外工作筒中并由卡簧固定。检泵时不需起出油管，而是通过抽油杆将内工作筒提出。因此，杆式泵又叫插入式泵。适用于下泵深度大，产量较小的油井。 无杆采油泵 电动潜油泵一般指整套装置，该装置分为井下、地面和电力传送三部分。井下部分主要有多级离心泵、油气分离器、保护器和潜油电机；地面部分主要有变压器、控制柜和井口；电力传送部分是电缆。 电动潜油螺杆泵包括：井下机组、井下电缆、电泵井口、控制柜和变压器。 泄油器 抽油井检泵需要提出抽油泵前必须把油管内油泄掉，这个功能由泄油器完成。目前常用的泄油器有撞击式泄油器、往复式泄油器、挡板式泄油器、滑套式泄油器。 70泵挡板式泄油器 撞击式泄油器 挡板式泄油器 抽油杆脱卡器 抽油杆扶正器 抽油杆扶正器 抽油杆防脱器 第三部分 封隔器是在套管里封隔油层的重要工具，它的主要元件是胶皮筒，通过水力或机械的作用，使叫皮筒鼓胀密封油、套管环行空间，把上、下油层分开，达到某种施工目的。封隔器的种类很多，按封隔器封隔件实现密封的方式分为：自封式、压缩式、扩张式、组合式四种。 封隔器分类 一、按封隔器封隔件实现密封的方式分类。 自封式----Z 压缩式----Y 扩张式----K （楔入式----X） 组合式----用各式的分类代号组合表示 封隔器型号编制方法 工作温度/压力 钢体最大外径 解封方式代号 坐封方式代号 固定方式代号 分类方式代号 () Y 2 1 1 115 120/35() 特殊用途 冠名 代号意义 分类方式 固定方式名称 尾管支撑 单向卡瓦 悬挂 双向卡瓦 锚瓦 代号 1 2 3 4 5 分类名称 自封式 压缩式 扩张式 组合式 代号 Z Y K 各代号组合 固定方式 座封方式 解封方式 座封方式名称 提放管柱 转动管柱 自封 液压 下工具 热力 代号 1 2 3 4 5 6 解封方式名称 提放管柱 转动管柱 钻铣 液压 下工具 热力 代号 1 2 3 4 5 6 支撑压缩式封隔器 该类型封隔器以井底（或卡瓦封隔器和支撑卡瓦）为支点，地面加压一定管柱重力老坐封的封隔器。可进行分层试油、采油、卡水、堵水和酸化等施工作业。 规格 连接 螺纹 钢体最大外径 最小内通径 工具 总长 适用 套管 Y11-104 2 7/8TBG 104 55 720 5 ″ Y111-114 2 7/8TBG 114 62 720 5 1/2 ″ Y111-145 2 7/8TBG 145 62 1100 7 ″ 主要技术参数 Y111-114封隔器 规格 连接 螺纹 最大 外径 mm 最小 通径 mm 工具总长 mm 适用 井温 ℃ 坐封载荷KN 适用 套管 Y211-104 2 7/8TBG 104 55 720 150 70~100 5 ″ Y211-114 2 7/8TBG 114 62 720 150 70~100 5 1/2 ″ Y211-145 2 7/8TBG 145 62 1100 150 100~120 7 ″ 该封隔器可防止油管柱的轴向移动，靠下放一定管柱重力坐封封隔器，压缩胶筒，使其直径变大，封隔油、套环行空间，可用于分层试油、卡堵水、浅层酸化压裂，与丢手配合可实现无管柱封层。 卡瓦压缩式封隔器 主要技术参数 封隔器下井过程中，滑动销钉处于短轨道内，卡瓦上行程被限位，不能接触锥体，无法实现坐封。此时，扶正器摩擦块在弹力作用下，与套管内壁产生摩擦力，维持扶正器与管串同步运行，保持滑动销钉处于短轨道内。达到预定位置时，上提管串一定距离，使滑动销钉进入长轨道，完成转轨。然后，下放管串，锥体迫使卡瓦张开，卡瓦与套管内壁咬合，完成封隔器的支撑。在管柱下压力达到一定值时锥体剪钉被剪断，锥体上行压迫胶筒，使胶筒径向扩径（7～10吨），完成封隔器坐封。 解封时，上提管柱，胶筒失去约束缩径，锥体随管柱上行与卡瓦脱离，卡瓦在箍簧及扶正器拉力的共同作用下，解除支撑，完成解封。 工作原理 扩张式封隔器 该封隔器使用时必须与定压单流凡尔同时使用，封隔器工作时，油管内加压，液体通过下接头水眼进入中心管与胶皮筒空间，使胶筒向外扩张，完成坐封。压力达到一定值时，定压单流凡尔打开，（形成管柱内与环空的液流通道）由于定压凡尔的阻流作用，管柱内压力永远大于环空压力，封隔器保持密封工作状态。当封隔器内外无压差时，排出内腔液体，胶筒收缩，封隔器解封。可应用于注水、酸化压裂等管串施工，该封隔器结构简单，操作方便。 K344-110封隔器结构图（475-8） 1、上接头，2、盘根，3、胶筒钢碗，4、硫化芯子，5、下接头，6、中心管 一、油水井井下作业的种类 小修作业现场 一、油水井井下作业的种类 小修作业现场 一、油水井井下作业的种类 大修作业现场 一、油水井井下作业的种类 大修作业现场 一、油水井井下作业的种类 大修作业现场 什么叫井下工具？ 凡是井下施工作业所需用的下井工具统成为井下工具。井下工具大体分为井下作业施工工具、井下生产工具、作业大修工具三大类。 井下作业施工工具一般有通井规、刮削器、通管规、冲砂笔尖、冲砂凡尔及简单的打捞工具。 井下生产工具一般有油管、抽油杆、深井泵、封隔器、配水器、油管锚、安全节头、丢手器、筛管及各类防砂管。 作业大修工具一般有钻杆、套铣管、铣锥、胀管器、磨鞋、套管整形器、公锥、母锥。 井下常用作业工具 井下工具是油气田开发完井及修井作业实现的基本 手段之一，是油气田开采工艺主要组成部分，对油气田 高效开发起着主要支撑作用。 （一）井下工具分类 一般分为两大类 1、油气井完井工具 封隔器、控制工具、扶正防磨工具。 2、油气井配套打捞及修井作业工具 管柱打捞配套工具、钢丝打捞配套工具、修井作业 配套工具。 凡是井下施工作业所需用的下井工具统成为井下工具。 项目 代号 单位及说明 尺寸特征 长度 L mm 外直径 Φ mm 外直径×内直径 Φ mm 连接螺纹 上端螺纹尺寸×下端螺纹尺寸 M（普通螺纹） mm T（梯形螺纹） mm S（锯齿形螺纹） mm TBG（平式油管螺纹） mm（in） UP TBG（外加厚油管螺纹） mm（in） 使用性能 工作压力 P MPa 引力载荷 F kN 扭矩 M KN.m （二）井下工具尺寸特征及使用性能数表示方法 （三）井下工具设计基本要求 1、满足油气田开发工艺技术要求； 2、满足油气田流体介质腐蚀要求； 3、满足油气田特殊完井工艺要求； 4、井下工具设计越简单越好； 油田井下工具设计属于特殊机械设计，国内目前还没有系统设计教材，必须在矿厂实践中不断摸索发展，逐步形成油气田井下工具设计体系。 （四）井下工具设计基本技巧 1、下入套管工具设计 （1）通井规一般小于套管内径6－8mm （2）工具最大外径小于通井规外径1－2mm （3）封隔器密封元件（胶筒）小于工具最大外径1－2mm 2、下入油管工具设计 （1）油管规一般小于油管内径2－3mm （2）工具最大外径小于油管规外径1－2mm （3）密封元件（胶筒）小于工具最大外径1－2mm 3、工具配合公差设计 （1）井下工具设计一般采用基轴制配合 （2）基轴制配合公差优选 国外一般采用H9/d9配合设计，国内一般采用H8/f9、H8/f8、H8/e9等高精度配合设计。 考虑到机床跳度、井下温度膨胀效应因素，选择H9/d9优先配合公差设计比较合理。 （3）自锁扣整体配合公差设计一般为齿高1.25倍（1.25h）左右。 4、工具导向设计 （1）入井工具应考虑上、下导入设计，减少卡钻机会； （2）密封组成设计应考虑轴进入导入设计，减少密封元件损坏； 5、密封元件材料优选 （1）对于可取式工具一般采用丁晴橡胶； （2）对于永久性气井完井（H2S、CO2）一般采用氢化丁晴； （3）对于井下反复开关控制工具，一般采用非弹性组合密封材料（聚四氟乙烯）； （4）完井封隔器胶筒采用邵氏硬度70－85； （5）高压作业（压裂）采用邵氏硬度80－95。 6、工具加工耝造度优选 （1）一般工具表面耝造度度为6.3； （2）一般配合面耝造度度为3.2； （3）密封槽面耝造度度为1.6－3.2； （4）动态轴、孔配合面耝造度度为1.6； （5）高精度动态轴、孔配合面耝造度度为0.8－1.6。 7、工具材料及处理工艺 （1）对于耐磨及提高硬度（强度），一般采用渗碳处理； （2）对于一般防腐、耐磨及提高硬度（强度），一般采用渗氮或氮化处理； （3）对于一般仅防腐采用镍磷镀； （4）深井泵工作筒及活塞一般采用镀铬； （5）气井完井工具一般采用高含铬合金钢或不锈钢，并表面氮化处理； 7、工具材料及处理工艺 （6）常规油水井完井工具一般采用35CrMo或42CrMo合金钢，并表面氮化或镍磷镀； （7）卡瓦一般淬火回火硬度控制在HRc45－55； （8）弹簧一般淬火回火硬度控制在HRc38－42； （9）薄弹性套、卡簧或自锁扣，一般采用表面高频淬火； （10）合金钢加工一般必须调质处理，调质处理硬度HB241－290。 （五）工具图纸设计技术要求 1、图纸设计必须有组装图 2、图纸设计必须标注配合公差 3、图纸设计必须标注形位公差 4、图纸设计必须标注加工耝造度 5、图纸设计必须标注材料及处理工艺 6、图纸设计必须标注参考基准面 7、图纸设计必须标注技术要求 井下常用作业工具 地面配套工具 抽油泵及辅助工具 封隔器及辅助工具 修井打捞工具 修井螺杆钻具 激光割缝筛管 钻磨铣工具 套管整形及修复工具 第一部分 井口采油（气）树 采油（气）树的作用是控制与调节油、气，合理地进行生产，确保顺利地实施压井、测试、打捞、注液等修井与采油（气）作业。 采油（气）树的型号： 采油（气）树连接型式分为螺纹式、法兰式和卡箍式三种，法兰式和卡箍式最常用。 采油（气）树最大工作压力由其端部或出口连接的最大工作压力决定。 修改或该型设计次数，用阿拉伯数字表示 工厂代号，用汉语拼音字母表示 最大工作压力/公称通径，用阿拉伯数字表示 产品代号，用汉语拼音表示 KQS25/65型采气树 总闸门 套管闸门 生产闸门 清蜡闸门 小四通 大四通 采气树与采油树结构相似，由于天然气和油的物理性质不同，其结构有一定的区别，即所有部件都采用法兰连接，套管闸门、总闸门都成对配置，一个工作一个备用。节流器采用针型阀,而不是用固定孔径油嘴，全部部件经抗硫化氢处理。 节流器（针阀） 胶皮闸门 普通防喷盒 可调光杆防喷盒 地面测气工具 卧式气液分离器 立式分离器 垫圈流量计 U型管内盛水时，适于测＞ 3000m3/d以下气流量 U型管内盛水银时，适于测3000m3/d~8000 m3/d气流量 临界速度流量计（适用范围＞ 8000m3/d） 井口控制设备 井口控制部分由自封封井器、半封封井器、全封封井器所组成。 井控设备的功能： 1、预防井喷。保持井筒内泥浆静液柱压力始终大于地层压力，防止井喷条件的形成。 2、及时发现溢流。对油气井进行监测，以便尽早发现井喷预兆，尽早采取控制措施。 3、迅速控制井喷。溢流、井涌、井喷发生后，迅速关井，实施压井作业，对油气井重新建立压力控制。 4、处理复杂井况。在油气井失控的情况下，进行灭火抢险等处理作业。 自封封井器 双闸板封井器 单闸板封井器 半封闸板 全封闸板 环形封井器 球形胶芯 控制装置 地面防喷器控制装置（简称液控装置）是控制井口防喷器组及液动节流阀、压井阀的重要设备，是钻井、修井作业中防止井喷不可缺少的装置。液控装置的功用就是预先制备与储存足量的压力油并控制压力油的流动方向，使防喷器得以迅速开关动作。 防喷器井口安装 节流压井管汇 节流压井管汇是控制井内各种流体的流动，或改变流动路线，通过节流阀给井内施加一定回压的一整套专用管汇，是钻井液压防喷器的配套装置，也是控制井喷、平衡钻井工艺和恢复油气井压力的主要设备之一。 套管头 套管头是连接套管和各种井口装置的部件，用以支持技术套管和油层套管的重力，密封各层套管间的环行空间，为安装防喷器、油管头和采油树等上部井口装置提供过渡连接，并且通过套管头本体上的两个侧口，可以进行补挤水泥，监控井沉和注平衡液等作业。 整体式套管头 石油钻井 井下作业工具 在石油与天然气勘探开发中，井下作业是石油工程技术系列的重要组成部分，主要从事油气井的中途及完井测试、新井投产、酸化压裂、冲砂防砂、修井、检泵换泵等作业施工。 一、油水井井下作业的种类 什么是井下作业？ 一、油水井井下作业的种类 井下作业的作用是什么？ 修井的目的及方针 修井是指为恢复井的正常生产或提高井的生产能力，对它所进行解除故障的作业和实施措施。亦称为井下作业。 （凡需要起下油水（气）井管柱的各种施工，在矿场上统称为井下作业。） 一、油水井井下作业的种类 井下作业的作用是什么？ 修井的目的就是要保证油水（气）井的正常工作，完成各种井下作业，提高井的利用率和生产效率，以最大限度增加井的产量。 （维护油水（气）井的正常生产，处理井下故障，改变生产层位或采油方式，提高油层的生产能力，延长生产井的免修周期。） 修井的任务：（维护、修理、油层改造三大任务） 一、油水井井下作业的种类 A、完井； B、分采分注；（机堵、水井分层注水） C、检、下泵； D、油层改造；（压裂、酸化、调剖、解堵、化堵等） E、事故处理；（大修、小修的解卡等） F、验串、找漏、封堵； G、动管柱测试；（检测井） H、生产方案调整；（换大小泵、泵加深、上提泵挂、改电泵、电泵改抽、调层、油转注、水井改抽等） I、试油、试气； G、大修；（解卡、打捞、套管整形、套管补贴、取换套、电泵打捞、侧钻、油水井报废等） 修井作业十项基本内容 * 井下作业主要施工方式 （1）起下作业 利用井架和修井机通过提升系统将井内管柱或杆柱进行起下施工。 （2）循环冲洗 利用泵进行洗井、冲砂、压井或压裂、酸化、封堵等施工。 （3）旋转钻进 利用转盘和钻柱及井下工具进行套、磨铣、侧钻、钻水泥塞、造扣和倒扣等施工。 * 1、井下作业常用设备 提升设备： 修井机、通井机、井架、滑轮组。 循环设备： 动力机、泥浆泵、水龙头和附属管路配件。 旋转设备： 转盘和附属工具。 常用设备和工具 * 2、水龙头作用 水龙头由转动部分和固定部分组成。固定部分和提升大钩相联,转动部分连接方钻杆，并随整个钻柱在转盘的带动下旋转，常用于钻进时循环泥浆以携带碎屑和冷却钻具，还可用于冲砂和其他作业。 3、修井转盘作用 用来带动方钻杆旋转井下钻具，在处理事故时，用于进行套铣、倒扣、磨铣、刮削、钻水泥塞等旋转作业施工项目。 * 修井水龙头 4、水龙带 水龙带可与水龙头配套使用，在钻进中循环泥浆、冲砂等情况下传输动力液。使用水龙带时不能超过其最高的工作压力。 使用注意事项 解堵、压井等项施工时一定要考虑水龙带的额定承压，严禁超压施工； 酸化施工、气举时不能使用水龙带； 酸化、压裂施工后返排严禁作用水龙带； 冬季使用后要排空水龙带内的残液以防冻住造成堵塞。 5、指重表 指重表主要是记录和显示起重大绳的拉力，以防超过提升系统或者井下管柱的安全负荷而造成生产事故。 目前有液压式、拉力式和电子式三种 指重表只是显示单股绳的拉力，施工时要按滑轮组的有效绳数乘以读数来确定负荷。 目前习惯用法：电子、液压式指重表直接显示井下悬重。 拉力计需要通过滑轮组的有效绳数计算。 * 拉力计 * 八股绳子 * 指 重 表 一、油水井井下作业的种类 油水井井下作业根据施工目的的不同，可以分为几种: 一、维护性作业施工 如：抽油机井检泵作业施工（包括检换小泵施工）；电泵井的检电泵施工；螺杆泵检泵、注水井的重配施工，同时油水井井下调查、处理、其它、小修等施工项目均属于维护性作业施工。 一、油水井井下作业的种类 二、措施性作业施工 如：抽油机井换大泵施工、新井下泵、措施后下泵、油水井压裂、报废、酸化、解堵、机堵、化堵、补孔、抽改电、电改抽、抽改螺、电改螺；水井的试配、调整、调剖、试验等施工项目均属于措施性作业施工。 一、油水井井下作业的种类 三、大修作业 修井的主要对象维护或措施中处理不了的事故，受到设备、技术等因素的制约，例如套管损坏或变形，以及井下管柱及工具事故等。目前修井技术主要分为十二大类：检测、打捞、切割、倒扣、刮削、补接、补贴、钻铣磨、震击、整形、侧钻、辅助等。
