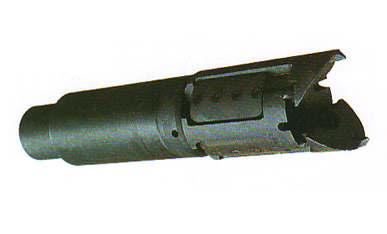

本专利针对现有打捞筒在井壁与落鱼间隙有限时无法打捞大尺寸落鱼的问题，提出一种结构更简便的卡瓦打捞筒。通过设置倒角引导落鱼、卡瓦与上接头间的空隙实现限位张开、锥度结构增强抱紧力等创新设计，使卡瓦能有效适应大尺寸落鱼打捞需求，提升打捞效率与成功率，同时缩短工具长度、减轻重量。
1、油田作业过程中经常出现断裂抽油杆、抽油泵泵芯等杆状物坠落井底，造成井下事故。轻则造成油井停产，影响产油量，重则甚至会造成“死井”，导致油井报废，造成巨大损失。目前虽然打捞筒种类较多，但现有打捞筒的长度普遍较长，结构复杂，打捞卡瓦通过的落鱼有限，当井壁内径与落鱼外径间缝隙较小落鱼尺寸较大时，常规打捞筒无法打捞。
1、本实用新型的目的在于提供一种大尺寸落鱼的卡瓦打捞筒，解决现有的管柱与落鱼见间隙有限时常规打捞筒无法打捞较大落鱼的问题，使得打捞过程更加便利，以弥补上述背景技术中所述的缺陷与不足。
2、为实现上述目的，本实用新型提供如下技术方案：一种大尺寸落鱼的卡瓦打捞筒，包括上接头；
4、所述标准引鞋为筒状结构，所述标准引鞋上端设置内螺纹，所述内螺纹与外螺纹连接实现标准引鞋与上接头的连接，在标准引鞋下端设置有标准引鞋口；
5、在标准引鞋内设置有卡瓦，所述标准引鞋、卡瓦和上接头位于同一轴心线、作为本实用新型的进一步方案：所述标准引鞋口的口沿处设置有倒角；通过设置倒角3.2，便于引导打捞筒扣住落鱼。
7、作为本实用新型的进一步方案：所述卡瓦与位于标准引鞋内的上接头下部之间存在空隙；通过设置空隙，当卡瓦开始抱住落鱼时，卡瓦会往回退一段距离，上接头可以为卡瓦限位，帮助卡瓦爪张开，便于卡瓦完全抱住落鱼。
8、作为本实用新型的进一步方案：所述卡瓦外径与标准引鞋内径间留有缝隙，实现卡瓦在竖向方向上下移动。
9、作为本实用新型的进一步方案：所述卡瓦下端部位下小上大的圆锥结构；所述与卡瓦下端对应处的标准引鞋内径部形状与卡瓦下端形状一致，具有相同的锥度角度；当卡瓦抱住落鱼后，上提钻柱，卡瓦在拉力和该锥度角度配合的作用下，产生的法向力继续收紧卡瓦爪抱死落鱼，此时继续上提钻柱就能将落鱼打捞出。
10、作为本实用新型的进一步方案：所述卡瓦下端设置有多个卡瓦爪；卡瓦爪可以随落鱼进入而张开，能很好抱住落鱼。
11、作为本实用新型的进一步方案：所述卡瓦内侧表面上设置有卡瓦内螺纹牙；所述卡瓦内螺纹牙切削落鱼，保证落鱼与卡瓦抱死。
12、与现有技术相比，本实用新型的有益效果是：本实用新型能解决现有的管柱与落鱼间隙有限时常规打捞筒无法打捞较大落鱼的问题，使得打捞过程更加便利。该工具结构更加简便，零件数量少，卡瓦采用整体式结构，所以该工具易于拆卸和更换卡瓦，相同强度下，该工具长度更短，重量更轻，打捞落鱼尺寸更大。
2.根据权利要求1所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述标准引鞋口(3.1)的口沿处设置有倒角(3.2)。
3.根据权利要求1所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述卡瓦(2)与位于标准引鞋(3)内的上接头(1)下部之间存在空隙(4)。
4.根据权利要求1所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述卡瓦(2)外径与标准引鞋(3)内径间留有缝隙(5)。
5.根据权利要求1所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述卡瓦(2)下端部位下小上大的圆锥结构；所述与卡瓦(2)下端对应处的标准引鞋(3)内径部形状与卡瓦(2)下端形状一致，具有相同的锥度角度。
6.根据权利要求5所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述卡瓦(2)下端设置有多个卡瓦爪(6)。
7.根据权利要求5所述的一种大尺寸落鱼的卡瓦打捞筒，其特征在于：所述卡瓦(2)内侧表面上设置有卡瓦内螺纹牙(2.1)。
本技术公开了一种大尺寸落鱼的卡瓦打捞筒，包括上接头；在上接头下部连接外螺纹；在上接头下方设置有标准引鞋；所述标准引鞋为筒状结构，所述标准引鞋上端设置内螺纹，所述内螺纹与外螺纹连接实现标准引鞋与上接头的连接，在标准引鞋下端设置有标准引鞋口；在标准引鞋内设置有卡瓦，所述标准引鞋、卡瓦和上接头位于同一轴心线上，本技术结构更加简便，零件数量少，卡瓦采用整体式结构，所以该工具易于拆卸和更换卡瓦，相同强度下，该工具长度更短，重量更轻，打捞落鱼尺寸更大。
